Comment certifier la qualité de vos soudures selon les normes EN ISO 5817 et ASME ?

Pour tout responsable qualité ou inspecteur en soudage, la conformité n’est pas une option, c’est le fondement de la sécurité et de la pérennité des structures. Naviguer entre les exigences de l’EN ISO 5817, qui définit les niveaux de qualité pour les défauts de soudure, et les codes de construction comme ceux de l’ASME (American Society of Mechanical Engineers) qui dictent les règles de conception et d’inspection, relève d’un exercice de haute précision. La moindre non-conformité peut entraîner des coûts de réparation exorbitants, des retards de livraison, et pire encore, une mise en cause de la responsabilité en cas de défaillance. Beaucoup se contentent de lister les défauts et les niveaux de qualité, pensant que la conformité se résume à une chasse aux imperfections.

Pourtant, cette vision est incomplète. L’erreur n’est souvent pas dans la soudure elle-même, mais dans l’incohérence du processus qui l’entoure. La question n’est pas tant de savoir si une soudure est « parfaite », mais si elle est parfaitement documentée et si son niveau de qualité est en adéquation avec les exigences du cahier des charges. C’est là que se situe le véritable enjeu. La clé de la certification réussie ne réside pas dans la recherche obsessionnelle de la soudure sans défaut, mais dans la construction d’une chaîne de traçabilité documentaire ininterrompue et inattaquable. Toute rupture dans cette chaîne est plus grave qu’un léger caniveau.

Cet article adopte le point de vue de l’auditeur. Nous n’allons pas seulement décrire les normes ; nous allons disséquer la logique qui sous-tend la conformité. Nous verrons pourquoi choisir le bon niveau de qualité est un acte stratégique, comment mener une inspection rigoureuse, quels défauts sont réellement rédhibitoires et, surtout, comment assembler le puzzle documentaire qui rendra vos soudures incontestables.

Pour vous guider à travers les exigences techniques et documentaires de la certification de soudage, cet article est structuré pour répondre aux questions les plus critiques que se pose un inspecteur. Le sommaire ci-dessous vous permettra de naviguer directement vers les points qui sécuriseront vos prochains audits.

Pourquoi une soudure aéronautique exige un niveau B alors qu’une structure métallique accepte un niveau D ?

La distinction entre les niveaux de qualité de la norme EN ISO 5817 (B, C, et D) n’est pas une simple gradation technique, c’est le reflet d’un arbitrage stratégique. Le niveau B, le plus strict, est exigé pour des applications critiques comme l’aéronautique ou le nucléaire, où la défaillance d’une soudure aurait des conséquences catastrophiques. À l’inverse, le niveau D, plus permissif, peut être tout à fait acceptable pour une structure métallique générale (type garde-corps) où les contraintes mécaniques et les risques humains sont moindres. Le choix du niveau de qualité n’est donc pas absolu, il doit être en adéquation avec l’usage final de la pièce soudée.

Imposer systématiquement le niveau B par « principe de précaution » est une erreur de management courante et coûteuse. C’est le piège du coût de la sur-qualité. En effet, spécifier un niveau B là où un niveau C suffirait peut doubler les temps de soudage et les coûts de contrôle associés, sans apporter de valeur ajoutée en termes de sécurité ou de fonctionnalité pour l’application visée. Un soudeur devra travailler plus lentement, et les contrôles non destructifs (CND) devront être plus nombreux et plus sensibles, générant des coûts supplémentaires et des risques de faux rejets.

Comme le résume un expert en normalisation, ce choix est un point central de la conception. L’intelligence d’un bureau d’études ou d’un service qualité est de définir le juste niveau d’exigence pour chaque soudure, en fonction des contraintes de service (fatigue, corrosion, pression) et des conséquences d’une éventuelle rupture. Comme le souligne un expert en normalisation dans le guide de Travail Industrie :

Le choix du niveau est un arbitrage technico-économique crucial.

– Expert en normalisation soudage, Travail Industrie – Guide EN ISO 5817

En tant qu’inspecteur, votre rôle est de vérifier que le niveau de qualité appliqué correspond bien à celui spécifié dans le cahier des charges et que les critères d’acceptation sont respectés pour ce niveau précis. Toute discordance est une non-conformité.

Comment inspecter visuellement 100% des soudures selon la norme ISO 17637 ?

L’inspection visuelle (VT) est le premier, le plus fondamental et le plus économique des contrôles non destructifs. Elle est obligatoire sur 100% de la longueur de toutes les soudures. Bien exécutée, elle permet de détecter jusqu’à 80% des défauts de surface. Cependant, pour qu’elle soit valide et répétable, elle ne peut être laissée à l’appréciation subjective. La norme ISO 17637 établit un protocole strict pour transformer cette inspection en une mesure fiable et documentée. Il ne s’agit pas de « jeter un œil », mais de suivre une procédure rigoureuse qui garantit que rien n’est laissé au hasard.

Le protocole exige des conditions environnementales et matérielles précises pour être conforme. L’objectif est d’éliminer les variables qui pourraient masquer un défaut ou conduire à une mauvaise interprétation. L’éclairage, la distance d’observation et l’utilisation d’outils de mesure simples sont des prérequis non négociables pour garantir la fiabilité de l’inspection.

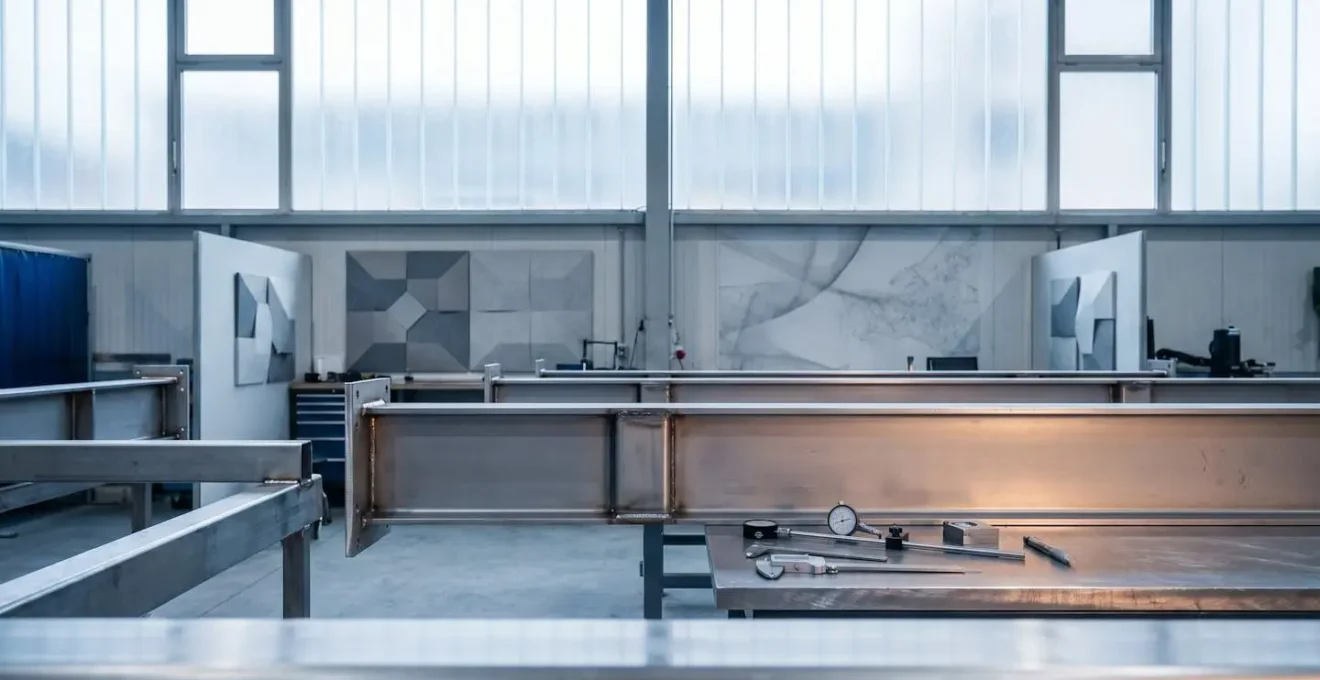

Comme le montre cette image, une inspection conforme se fait de près, avec un éclairage adapté et des outils permettant de quantifier les défauts, pas seulement de les constater. La signature de l’inspecteur sur le procès-verbal engage sa responsabilité. Il ne certifie pas seulement avoir « vu » la soudure, mais l’avoir « inspectée » selon les règles de l’art définies par la norme. Chaque étape doit être respectée pour que le contrôle soit jugé recevable lors d’un audit.

Ressuage vs radiographie : lequel pour détecter des fissures débouchantes sur inox ?

Lorsque l’inspection visuelle soulève un doute ou lorsque le cahier des charges l’exige, des méthodes de CND plus avancées sont nécessaires. Pour la détection de fissures sur de l’acier inoxydable austénitique, deux méthodes sont souvent mises en balance : le ressuage (PT – Penetrant Testing) et la radiographie (RT – Radiographic Testing). Le choix n’est pas anodin, car il a des implications majeures en termes d’efficacité, de coût et de contraintes opérationnelles. Pour une fissure débouchante, la question est de savoir quel outil est le plus pertinent.

La réponse est sans équivoque : pour détecter une fissure débouchant en surface sur de l’inox, le ressuage est la méthode de choix, à la fois plus efficace et plus économique. La radiographie, bien que très performante pour les défauts internes volumiques (porosités, inclusions), est mal adaptée pour les fissures fines, surtout sur l’inox. En effet, les phénomènes de diffraction des rayons X dans la structure à gros grains de l’inox austénitique peuvent masquer une fissure fine, la rendant invisible. Le ressuage, lui, exploite directement l’ouverture de la fissure en surface par capillarité. Le choix de la méthode de CND est donc une décision technique qui doit être justifiée. Utiliser la radiographie pour chercher une fissure de surface sur de l’inox est un non-sens technique et économique.

Le tableau suivant, basé sur une analyse comparative technique des CND, synthétise les éléments clés pour guider la décision de l’inspecteur entre ces deux méthodes.

En résumé, pour la problématique spécifique des fissures débouchantes sur inox, le ressuage s’impose. La radiographie sera réservée à la recherche de défauts internes, si le cahier des charges le spécifie.

Les 3 défauts de soudure qui imposent une réparation immédiate avant mise en service

Tous les défauts de soudure ne sont pas égaux. Si certains, comme une légère surépaisseur, peuvent être acceptés selon le niveau de qualité, d’autres sont considérés comme rédhibitoires. Leur présence, même infime, compromet l’intégrité structurelle de la pièce et constitue une non-conformité majeure imposant un arrêt immédiat du processus et une réparation obligatoire. Ces défauts agissent comme des amorces de rupture et leur tolérance est nulle, quel que soit le contexte.

En tant qu’inspecteur, votre mission est d’identifier sans équivoque ces « lignes rouges ». La norme EN ISO 5817 est formelle à ce sujet. Parmi les six groupes d’imperfections qu’elle définit, trois types de défauts sont particulièrement critiques car ils réduisent drastiquement la section résistante de la soudure :

1. Les fissures : C’est le défaut le plus grave. Qu’elle soit longitudinale, transversale, à la racine ou dans le métal de base, une fissure est une amorce de rupture par fatigue par excellence. C’est pourquoi la norme ISO 5817 établit clairement que toute fissure est non autorisée, et ce, pour tous les niveaux de qualité (B, C, et D). La tolérance est de zéro absolu.
2. Le manque de fusion : Il s’agit d’une absence de liaisonnement entre le métal d’apport et le métal de base, ou entre deux passes de soudure successives. Cela crée une interface non soudée qui se comporte comme une fissure interne, réduisant la capacité de la soudure à transmettre les efforts.
3. Le manque de pénétration : Ce défaut se produit à la racine de la soudure, lorsque le métal d’apport ne fond pas sur toute l’épaisseur des pièces à assembler. Il en résulte une section portante plus faible que celle prévue par le calcul, créant un point de faiblesse critique.

La détection de l’un de ces trois défauts doit déclencher une procédure de non-conformité, incluant la mise au rebut ou la réparation complète de la soudure (meulage jusqu’à élimination totale du défaut et re-soudage selon une procédure qualifiée).

Quels documents archiver pour garantir la traçabilité d’une soudure pendant 30 ans ?

Une soudure conforme n’est pas seulement une soudure sans défaut rédhibitoire ; c’est une soudure dont la qualité peut être prouvée à tout moment, parfois des décennies après sa réalisation. Dans les secteurs critiques comme le nucléaire, l’aéronautique ou le médical, la durée d’archivage des dossiers de soudage peut atteindre 30 ans ou plus. La traçabilité documentaire n’est donc pas une simple formalité administrative, c’est une exigence légale et une assurance contre les risques futurs. Un dossier incomplet ou incohérent rend la soudure non conforme, même si elle est techniquement parfaite.

La constitution de ce dossier, souvent appelé « dossier de fabrication et de suivi » ou « cahier de soudage », doit être méticuleuse. Il doit permettre de reconstituer l’historique complet de la soudure, depuis la matière première jusqu’au contrôle final. Chaque étape doit être validée par un document signé qui engage la responsabilité de son auteur. C’est cette chaîne de traçabilité ininterrompue qui donne sa valeur à la soudure. En cas d’audit ou de litige, c’est ce dossier qui parlera.

Pour être considéré comme complet et inattaquable, un dossier de soudure doit impérativement contenir les éléments suivants. L’absence d’un seul de ces documents peut invalider l’ensemble du dossier.

• Document 1 : WPS (Welding Procedure Specification) – Le Descriptif du Mode Opératoire de Soudage validé, qui est la « recette » à suivre pour réaliser la soudure.
• Document 2 : PQR (Procedure Qualification Record) – L’Enregistrement de Qualification du Mode Opératoire, qui est la preuve que la « recette » (WPS) fonctionne et produit une soudure saine.
• Document 3 : Certificats matière (CMTR 3.1/3.2) – La preuve de la conformité des matériaux de base et des métaux d’apport, avec leur numéro de coulée (heat number) pour une traçabilité parfaite.
• Document 4 : Rapports CND signés – Les procès-verbaux de tous les contrôles non destructifs effectués (visuel, ressuage, radio, ultrasons…), datés et signés par un inspecteur qualifié.
• Document 5 : Fiches de suivi des paramètres – L’enregistrement des paramètres réels de soudage (ampérage, tension, vitesse, gaz…) pour chaque passe, prouvant que le WPS a été respecté.
• Document 6 : PV de contrôle final – Le procès-verbal d’inspection visuelle et dimensionnelle finale, validant l’acceptation de la soudure selon les critères de la norme ISO 5817.
• Document 7 : Qualifications des soudeurs (QS) – La preuve que le ou les soudeurs qui ont réalisé l’assemblage étaient bien qualifiés pour le procédé, le matériau et la position de soudage au moment de l’exécution.

L’archivage doit être sécurisé et organisé de manière à pouvoir retrouver rapidement le dossier complet d’une soudure spécifique à partir de son identifiant unique.

L’erreur documentaire qui fait échouer 50% des premières certifications aéronautiques

Le chiffre de 50% est une illustration de la difficulté, mais le principe est réel : dans les secteurs à haute exigence comme l’aéronautique, l’échec lors d’un premier audit de certification est souvent dû à une défaillance documentaire. L’erreur fatale n’est que rarement un document manquant évident, comme l’oubli d’un rapport de CND. Le piège est plus subtil. Il réside dans l’incohérence entre les documents de la chaîne de traçabilité. Un auditeur aguerri ne se contente pas de vérifier la présence des documents ; il traque les discordances, car c’est là que la maîtrise du processus se fissure.

L’erreur typique est un « maillon faible » dans la chaîne. Par exemple : le numéro de coulée du fil à souder sur le certificat matière (document 3) ne correspond pas à celui noté sur la fiche de suivi des paramètres (document 5). Ou encore, la qualification du soudeur (document 7) est valable pour un procédé de soudage TIG (141), mais le WPS (document 1) spécifie une passe de racine en TIG et un remplissage en MAG (135). Si le soudeur n’a pas la double qualification, la soudure est non conforme. Ces incohérences, même si elles semblent mineures, invalident toute la chaîne de preuve. Elles démontrent une rupture dans la maîtrise du processus qualité.

Ces exigences de rigueur absolue sont la norme dans les industries critiques. En effet, selon les exigences de qualification des secteurs critiques, les soudures dans le nucléaire et l’aéronautique sont systématiquement soumises à des contrôles non destructifs et doivent respecter le niveau B de la norme ISO 5817. L’attente documentaire est donc maximale. Comme le précise un expert en certification, la rigueur est la clé.

La qualification selon les Règles de Conception et de Construction des Matériels Mécaniques (RCC-M) est essentielle pour intervenir dans le nucléaire.

– Expert certification soudage, Rocd@cier – Certifications soudeurs

L’échec en certification est donc moins une question de compétence technique du soudeur qu’une question d’organisation et de discipline documentaire. La solution passe par la mise en place de doubles contrôles et de systèmes de gestion documentaire électronique (GED) qui peuvent automatiser la détection de ces incohérences avant qu’elles ne deviennent des non-conformités d’audit.

Pourquoi le contrôle automatisé 100% réduit de 90% les retours clients pour défaut ?

Le contrôle qualité, même lorsqu’il est réalisé par un inspecteur humain compétent et rigoureux, est sujet à deux facteurs de risque incompressibles : la subjectivité et la fatigue. Un inspecteur peut interpréter différemment un défaut en début et en fin de journée, ou être influencé par la pression des délais. Le contrôle automatisé à 100%, qui consiste à inspecter chaque pièce produite via des systèmes de vision industrielle ou des capteurs, élimine ces deux variables. C’est cette constance qui explique la réduction drastique, souvent supérieure à 90%, des retours clients pour des défauts qui auraient dû être interceptés en production.

Une machine ne fatigue pas. Elle applique le même critère, avec la même précision, 24 heures sur 24, 7 jours sur 7. L’inspection automatisée moderne va bien au-delà de la simple prise de photo. Elle combine plusieurs technologies pour garantir une fiabilité maximale, créant un véritable inspecteur digital.

En intégrant le contrôle directement sur la ligne de production, on passe d’un mode de « contrôle qualité » (détection des défauts) à un mode d' »assurance qualité » (prévention des défauts). Les données collectées par les systèmes automatisés permettent d’identifier des dérives du processus de soudage en temps réel et de les corriger avant qu’elles ne produisent des pièces non conformes. C’est un changement de paradigme qui vise une qualité intégrée au processus, et non plus contrôlée à la fin.

Comment atteindre un taux de défaut inférieur à 100 ppm grâce au contrôle automatisé ?

Atteindre un taux de défaut inférieur à 100 parties par million (ppm), soit moins d’une pièce défectueuse pour 10 000 produites, relève de l’excellence opérationnelle. Un tel niveau de qualité, typique des exigences de l’industrie automobile (Six Sigma), est inaccessible avec des méthodes de contrôle traditionnelles. Il ne s’agit plus de « mieux contrôler », mais de construire un système de production intrinsèquement fiable qui empêche la création même des défauts. Le contrôle automatisé n’est ici qu’une des briques d’une approche systémique « Zéro Défaut ».

Cette approche repose sur l’idée de multiples barrières de défense. Chaque barrière est conçue pour prévenir ou intercepter un type d’erreur spécifique. Plutôt que de compter sur une unique inspection finale, on multiplie les filets de sécurité tout au long du processus. Cette redondance intelligente permet de garantir que même si une erreur passe une première barrière, elle sera interceptée par la suivante. L’utilisation de technologies avancées est au cœur de cette stratégie ; selon les standards de l’industrie moderne, la simulation numérique (jumeau numérique) et l’IA permettent déjà de réduire drastiquement les phases de test et d’optimiser les procédés en amont.

Pour mettre en œuvre une stratégie « Zéro Défaut » efficace en soudage, le déploiement doit être séquentiel et logique, de la prévention en amont à la traçabilité en aval.

1. Barrière 1 – Prévention en amont : La meilleure façon d’éviter un défaut est de rendre son apparition impossible. Cela passe par l’implémentation de Poka-Yoke (détrompeurs mécaniques) sur les outillages pour garantir un positionnement parfait des pièces avant soudage.
2. Barrière 2 – Contrôle en temps réel : Pendant le soudage, des capteurs surveillent en continu les paramètres clés (ampérage, tension, vitesse, débit de gaz). Tout écart par rapport à la fenêtre définie dans le WPS déclenche une alerte immédiate, permettant une correction instantanée.
3. Barrière 3 – Inspection automatisée en ligne : Juste après le soudage, des systèmes de CND avancés (vision IA, thermographie infrarouge, ultrasons multi-éléments PAUT) inspectent 100% des pièces, assurant une détection fiable des défauts restants.
4. Analyse statistique (SPC) : Les millions de points de données collectés par les barrières 2 et 3 ne servent pas qu’au contrôle unitaire. Ils alimentent des modèles statistiques (SPC – Statistical Process Control) qui identifient les causes racines des dérives et permettent d’optimiser le procédé de manière continue.
5. Traçabilité digitale : Chaque pièce se voit attribuer une « carte d’identité » numérique qui contient l’intégralité de son historique de production et de contrôle. Ces enregistrements électroniques facilitent les audits et garantissent une conformité totale, notamment avec les exigences de qualification des opérateurs comme la norme ISO 9712.

En combinant ces différentes couches de protection, le processus de soudage devient robuste et prédictible, transformant l’objectif de 100 ppm d’un rêve inaccessible à une réalité industrielle.

Pour sécuriser vos processus et garantir une conformité sans faille lors de vos prochains audits, l’étape suivante consiste à réaliser un audit interne complet de votre chaîne documentaire et de vos procédures de contrôle en vous appuyant sur les points de vigilance évoqués dans ce guide.
