Comment choisir un rayonnage industriel conforme aux normes de charge et sismiques ?

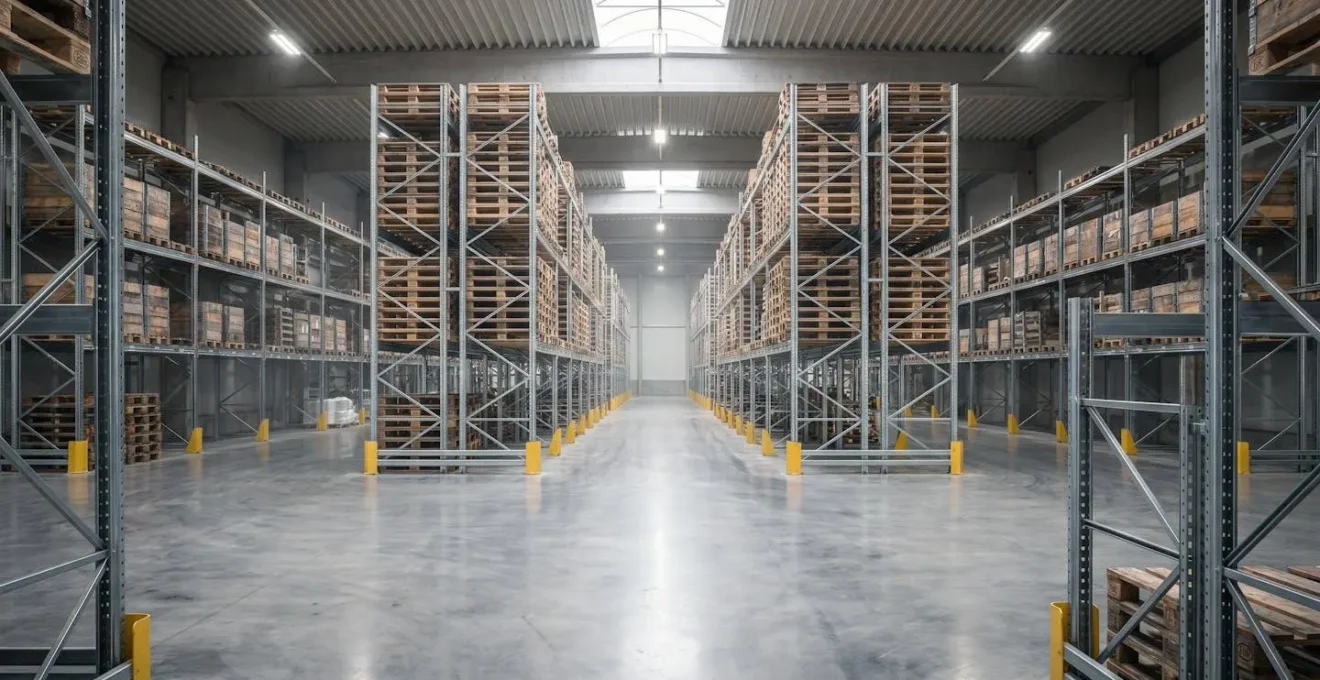

L’image d’un rayonnage industriel s’effondrant, libérant une cascade de palettes et de marchandises, est le cauchemar de tout responsable d’entrepôt. Au-delà du drame humain potentiel, un tel sinistre représente une perte financière colossale et une rupture d’activité aux conséquences désastreuses. Face à ce risque, la réponse habituelle consiste à se concentrer sur la capacité de charge affichée par le fabricant ou à simplement « choisir du solide ». Ces réflexes, bien que partant d’une bonne intention, sont dangereusement incomplets.

La robustesse d’une installation de stockage est un système complexe, une chaîne où chaque maillon a une importance critique. Mais si la véritable menace ne venait pas de la qualité intrinsèque de l’acier, mais d’une série de détails techniques négligés, depuis le calcul de la portance du sol jusqu’à la simple goupille de sécurité ? La sélection d’un rayonnage ne doit pas être vue comme un achat sur catalogue, mais comme une véritable démarche d’ingénierie de la sécurité, où la conformité réglementaire et l’intelligence de la conception priment sur tout le reste.

Cet article va au-delà des conseils génériques. Il vous arme d’une grille d’analyse experte pour décomposer chaque point de défaillance potentiel. Nous analyserons les causes profondes des effondrements, décrypterons les exigences de la norme NF EN 15635, évaluerons les choix structurels et identifierons les erreurs d’installation qui peuvent annuler toutes vos précautions. L’objectif est de vous donner les clés pour faire un choix éclairé, qui garantit non seulement la sécurité, mais aussi la rentabilité à long terme de votre espace de stockage.

Pourquoi un rayonnage mal dimensionné provoque 75% des effondrements en entrepôt ?

Si la surcharge est souvent pointée du doigt, la cause première des effondrements est plus insidieuse. En réalité, une étude révèle que près de 90% des effondrements de rayonnage sont déclenchés par un impact de chariot élévateur ou de gerbeur. Un rayonnage mal dimensionné n’est pas celui qui cède spontanément sous le poids, mais celui dont l’intégrité structurelle est si précaire qu’il ne peut absorber le moindre choc. Le surdimensionnement n’est pas un luxe, mais une marge de sécurité indispensable face aux aléas de l’exploitation quotidienne.

Le problème réside dans un effet domino structurel. Une lisse légèrement tordue par un impact, un poteau d’échelle fragilisé, une fixation au sol insuffisante… chaque faiblesse reporte les contraintes sur les éléments voisins. La structure ne s’effondre pas là où elle est heurtée, mais là où la somme des contraintes dépasse le point de rupture. C’est pourquoi un dimensionnement qui ne prend pas en compte les normes sismiques, même dans une zone à faible sismicité, ignore les forces dynamiques et les vibrations qui peuvent catalyser cet effondrement en chaîne.

L’intégrité de l’ensemble repose sur des détails en apparence mineurs, mais qui sont en réalité des maillons critiques de la chaîne de sécurité. Une simple goupille de sécurité manquante sur une lisse peut permettre à celle-ci de se déchausser lors d’une opération de manutention, provoquant une défaillance instantanée.

Comme le souligne Business Scope dans une analyse sur la prévention des accidents, la rapidité du phénomène est redoutable.

Un rayonnage défectueux peut provoquer l’effondrement de plusieurs tonnes de marchandises en quelques secondes, même dans des entrepôts récents et bien équipés.

– Business Scope, Article sur la sécurité en entrepôt et la prévention des accidents de rayonnage

Ce n’est donc pas seulement le poids qui compte, mais la capacité de toute la structure à rester stable face aux contraintes dynamiques de la vie d’un entrepôt. Un bon dimensionnement est avant tout une ingénierie préventive.

Comment vérifier la conformité d’un rayonnage aux normes NF EN 15635 ?

La vérification de la conformité à la norme NF EN 15635 ne se résume pas à un simple contrôle visuel. Elle impose une procédure rigoureuse qui s’articule autour de l’intervention d’un expert externe et de la responsabilité de l’exploitant. La première étape consiste à s’assurer que des plaques de charge sont bien présentes, visibles et lisibles sur chaque rangée de rayonnages. Ces plaques, fournies par le fabricant, sont la carte d’identité de l’installation : elles indiquent la charge maximale par niveau et par travée, ainsi que les spécificités de configuration.

Cependant, la présence de plaques ne garantit pas la conformité continue. La norme impose la désignation en interne d’une Personne Responsable de la Sécurité des Équipements de Stockage (PRSES). Son rôle est d’effectuer des inspections visuelles régulières pour détecter les anomalies évidentes (lisses déformées, protections de poteaux endommagées, etc.) et de tenir un registre des incidents et des réparations. Cette surveillance interne est essentielle, mais insuffisante.

Le pilier de la conformité est l’inspection annuelle obligatoire. Selon la norme NF EN 15635, un expert qualifié et indépendant doit réaliser un audit complet de l’installation au moins une fois tous les douze mois. Cet expert ne se contente pas de vérifier l’état des composants ; il évalue l’adéquation de l’installation à son usage, la conformité du montage avec les plans du fabricant, et la présence de déformations qui ne seraient pas visibles à l’œil nu. À l’issue de sa visite, il remet un rapport détaillé classifiant les dommages selon un code couleur (vert, orange, rouge) indiquant le niveau d’urgence des interventions à mener.

Rayonnage fixe vs rayonnage mobile : lequel pour 500 références à rotation lente ?

Face à un grand nombre de références avec une faible rotation, le choix entre un rayonnage fixe traditionnel et un système de rayonnage mobile devient un arbitrage stratégique entre coût d’investissement et optimisation de l’espace. Le rayonnage fixe, avec ses allées permanentes, offre un accès direct et immédiat à chaque palette, mais au prix d’une perte d’espace considérable, souvent 40 à 50% de la surface au sol étant dédiée à la circulation.

À l’inverse, le rayonnage mobile, monté sur des bases motorisées se déplaçant sur des rails, compacte les unités de stockage en ne nécessitant qu’une seule allée de service. L’opérateur sélectionne l’allée désirée via une commande, et les bases se déplacent pour l’ouvrir. Cette solution permet de récupérer jusqu’à 80% de l’espace habituellement perdu dans les allées. Pour un besoin de stockage donné, le rayonnage mobile requiert 40% de place en moins ou double la capacité de stockage sur une surface équivalente.

Le tableau suivant synthétise les critères de décision clés pour ce type de besoin :

Pour un scénario de 500 références à rotation lente, la priorité est clairement la densité de stockage plutôt que la vitesse d’accès. Le léger délai d’ouverture d’une allée mobile est largement compensé par le doublement de la capacité de stockage. L’investissement initial plus élevé est amorti par les économies sur la surface immobilière (moins de surface à construire, louer ou chauffer). Le rayonnage mobile est donc la solution la plus rationnelle et la plus rentable à long terme dans ce cas précis.

Les 3 erreurs d’installation qui annulent la garantie du fabricant de rayonnage

L’achat d’un rayonnage de qualité, certifié conforme aux normes, ne constitue que la moitié du chemin vers une installation sécurisée. La phase de montage est tout aussi critique, et trois erreurs fondamentales, si elles sont commises, peuvent non seulement compromettre la sécurité de la structure, mais aussi annuler purement et simplement la garantie du fabricant, transférant l’entière responsabilité à l’exploitant en cas de sinistre.

Première erreur : ignorer l’étude de sol. Un rayonnage, même vide, exerce une pression considérable sur la dalle. Installer une structure sans une étude préalable de la portance du sol est une faute grave. Un sol fissuré, une pente excessive ou une dalle en béton non armée peuvent entraîner un affaissement différentiel des poteaux, créant des tensions imprévues dans toute la structure. L’ancrage est également crucial : les chevilles doivent être certifiées et adaptées au type de sol pour résister aux forces d’arrachement et de cisaillement, notamment en cas de choc ou de contraintes sismiques.

Deuxième erreur : le défaut d’aplomb et de niveaux. La capacité de charge d’un rayonnage est calculée pour une structure parfaitement verticale et horizontale. Selon la norme NF EN 15620, les tolérances dimensionnelles sont extrêmement strictes. Un défaut de verticalité de seulement 1% peut réduire la capacité de charge d’une échelle de plus de 10% en introduisant des forces de torsion pour lesquelles elle n’a pas été conçue. L’utilisation d’un niveau laser lors du montage n’est pas une option, mais une obligation pour garantir le respect de l’aplomb et l’horizontalité parfaite des lisses.

Troisième erreur : le mélange de composants. Utiliser des lisses d’un fabricant avec des échelles d’un autre, ou remplacer une goupille de sécurité perdue par un modèle non certifié, est formellement proscrit. Un système de rayonnage est homologué par le fabricant comme un ensemble structurel complet et indissociable. Chaque composant a été testé pour fonctionner en synergie avec les autres. Introduire un élément « étranger » rompt cette chaîne de conformité et rend caduque l’intégralité de la certification et de la garantie. Comme le rappelle l’expert Contrôle System, la rigueur est la seule option :

Des fixations inadéquates, des ancrages insuffisants ou un mauvais alignement des éléments fragilisent durablement la stabilité de la structure. Le montage doit toujours s’effectuer selon le manuel du fabricant, par du personnel qualifié.

– Contrôle System, Guide des 10 erreurs à éviter pour sécuriser les rayonnages industriels

Quand effectuer l’inspection annuelle obligatoire du rayonnage : avant ou après l’inventaire ?

La planification de l’inspection annuelle obligatoire par un expert externe est une question stratégique. La réponse la plus rigoureuse n’est ni « avant » ni « après », mais une approche hybride en deux temps qui combine sécurité opérationnelle et conformité réglementaire. Effectuer l’inspection juste avant l’inventaire annuel, une période de pic d’activité intense, permet d’identifier et de neutraliser les risques immédiats avant que les équipes et les engins de manutention ne soient massivement déployés dans les allées.

Cette première phase peut être menée par la PRSES (Personne Responsable de la Sécurité des Équipements de Stockage) interne, qui réalise une inspection visuelle rapide. Son objectif est de repérer les dommages les plus évidents (code orange et rouge) et de condamner immédiatement l’accès aux alvéoles concernées. Cela permet de sécuriser la période d’inventaire sans attendre le rapport complet de l’expert.

L’inspection réglementaire complète par un expert externe certifié doit, quant à elle, être planifiée juste après la fin de l’inventaire. À ce moment, les rayonnages sont souvent moins chargés, offrant une meilleure visibilité sur la structure. L’expert peut alors réaliser un audit exhaustif, non seulement des dommages visibles mais aussi des déformations structurelles plus subtiles. Son rapport servira de feuille de route pour planifier les réparations et les remplacements nécessaires pendant une période d’activité plus calme. Cette approche garantit que l’évaluation de la « santé » de l’installation se fait sur une base saine et non au milieu du tumulte de l’inventaire.

Cette inspection est également le moment d’évaluer la vétusté de l’installation. Bien qu’un rayonnage bien entretenu puisse durer plus de 20 ans, l’expert est le seul à pouvoir déterminer si la fatigue du métal ou la corrosion justifient un plan de remplacement. Comme le stipule la norme, l’avis de l’expert est primordial. D’après Equip Rayonnage, « La norme NF EN 15635 l’impose. Un expert indépendant doit réaliser un audit complet de vos installations au moins une fois par an. Son regard neuf et ses connaissances pointues permettent d’identifier les risques qui passeraient inaperçus. »

Pourquoi les entrepôts mal sécurisés perdent 12% de la valeur de leurs stocks par an ?

Le chiffre de 12% de perte de valeur des stocks, souvent associé à la « démarque inconnue », est une moyenne qui masque une réalité complexe. Cette perte n’est pas seulement due au vol, mais à un ensemble de facteurs directement liés à la conception et à la sécurisation de l’entrepôt et de ses systèmes de stockage. Un rayonnage inadapté ou vétuste est un contributeur majeur à ces pertes financières silencieuses mais substantielles.

La décomposition de ces pertes révèle plusieurs sources de défaillance :

• Casse physique (30-40%) : C’est la cause la plus directe. Elle inclut les chutes de palettes depuis des niveaux élevés, l’écrasement de produits fragiles dans des empilements non conformes, ou les dommages résultant de micro-effondrements ou de déformations de rayonnages surchargés.
• Erreurs d’adressage (20-25%) : Des produits « perdus » dans le système WMS car stockés dans des emplacements non identifiés ou inaccessibles sont une perte sèche. Un rayonnage mal conçu, avec des alvéoles non standardisées, favorise ces erreurs.
• Dégradation environnementale (15-20%) : La condensation sur des produits stockés contre un mur extérieur mal isolé, la décoloration due aux UV près d’une ouverture, ou une température inadaptée peuvent rendre un stock invendable. Le design du rayonnage (ajouré ou plein) influence directement la circulation de l’air et le micro-climat local.
• Vol d’opportunité (10-15%) : L’absence de cloisons grillagées, de platelages anti-chute ou de systèmes de contrôle d’accès dans certaines zones facilite la démarque malveillante.

L’équilibre précaire d’un stock mal sécurisé est une métaphore parfaite du risque financier encouru. Chaque produit endommagé, perdu ou dégradé est une perte nette qui vient grever la rentabilité de l’entreprise.

Sécuriser un entrepôt ne consiste donc pas seulement à prévenir les accidents graves, mais aussi à mettre en place une infrastructure qui protège l’intégrité de chaque produit. Un rayonnage robuste, bien conçu et équipé des bons accessoires est la première ligne de défense contre cette érosion lente de la valeur des stocks.

Pourquoi un entrepôt de 2000 m² bien conçu stocke autant qu’un mal conçu de 3000 m² ?

La performance d’un entrepôt ne se mesure pas en mètres carrés (surface au sol), mais en mètres cubes (volume de stockage utile). Une conception intelligente de l’agencement et du système de rayonnage peut facilement compenser, voire dépasser, un déficit de surface. La clé réside dans l’exploitation maximale du volume disponible, une approche que l’on nomme la rentabilité cubique. Un entrepôt mal conçu gaspille ses deux ressources les plus précieuses : la hauteur et l’espace de circulation.

Le premier levier d’optimisation est la hauteur sous ferme. Utiliser des rayonnages de 5 mètres de haut dans un bâtiment qui en fait 10 est une perte nette de 50% du potentiel de stockage. Le choix de rayonnages adaptés, comme les systèmes pour allées très étroites (VNA – Very Narrow Aisle), permet d’exploiter des hauteurs importantes tout en densifiant le stockage.

Le second levier, tout aussi puissant, est l’optimisation du ratio circulation/stockage. Les allées larges de 3,5 mètres ou plus, nécessaires pour les chariots élévateurs frontaux traditionnels, sont des gouffres à espace. Selon les experts du secteur, réduire la largeur d’une allée de 3,5 m à 1,8 m peut augmenter la capacité de stockage de près de 40% sur la même surface. Cet exploit est rendu possible par l’utilisation de chariots à mât rétractable ou tridirectionnels, conçus pour opérer dans des espaces restreints. La surface « libérée » des allées est directement convertie en nouvelles rangées de rayonnages.

Ainsi, un entrepôt de 2000 m² avec des rayonnages de 10 mètres et des allées de 1,8 m stockera bien plus qu’un entrepôt de 3000 m² avec des racks de 6 mètres et des allées de 3,5 m. La conception n’est pas une question esthétique, c’est le moteur principal de la capacité et de la rentabilité.

Comment protéger vos produits stockés contre la casse, le vol et les conditions environnementales ?

La protection des stocks va au-delà de la simple prévention des effondrements. Elle implique une stratégie à trois niveaux : la protection physique contre la casse, la sécurisation contre le vol, et la maîtrise des conditions environnementales. Chaque niveau requiert des solutions spécifiques, souvent intégrées directement au système de rayonnage.

Pour lutter contre la casse physique, une gamme d’accessoires de sécurité est indispensable. Les sabots de protection renforcés à la base des échelles absorbent l’énergie des chocs de chariots, préservant l’intégrité de la structure. Les butées de palettes arrière empêchent les palettes d’être poussées trop loin et de basculer dans l’allée voisine. Pour le stockage de produits en vrac ou le picking, les platelages grillagés sont essentiels : ils évitent la chute de petits objets à travers les niveaux tout en permettant la visibilité et le passage des systèmes d’extinction d’incendie. Enfin, des filets de sécurité et des grilles de fond agissent comme des barrières physiques ultimes contre les chutes.

La protection contre le vol et les accès non autorisés passe par le cloisonnement. Des cloisons grillagées peuvent être utilisées pour créer des zones sécurisées à l’intérieur de l’entrepôt pour les produits de grande valeur. Ces « cages » peuvent être équipées de portes avec serrures ou contrôle d’accès, transformant une partie du rayonnage en un coffre-fort de grande taille.

Enfin, la protection environnementale est une combinaison d’intelligence logicielle (WMS) et de conception matérielle. Comme le montre une analyse de Mecalux, le WMS doit gérer les incompatibilités de voisinage, en interdisant par exemple le stockage de produits chimiques au-dessus de denrées alimentaires. Le rayonnage joue aussi un rôle : des structures ajourées près des murs extérieurs ou des portes améliorent la ventilation et limitent la condensation, tandis que des bacs de rétention intégrés aux niveaux inférieurs peuvent contenir les fuites de produits liquides, protégeant ainsi les stocks des niveaux inférieurs et le sol.

Pour garantir une sécurité maximale et optimiser votre capacité de stockage, l’étape suivante consiste à réaliser un audit complet de vos installations existantes ou de la conception de votre futur projet par des experts certifiés.
