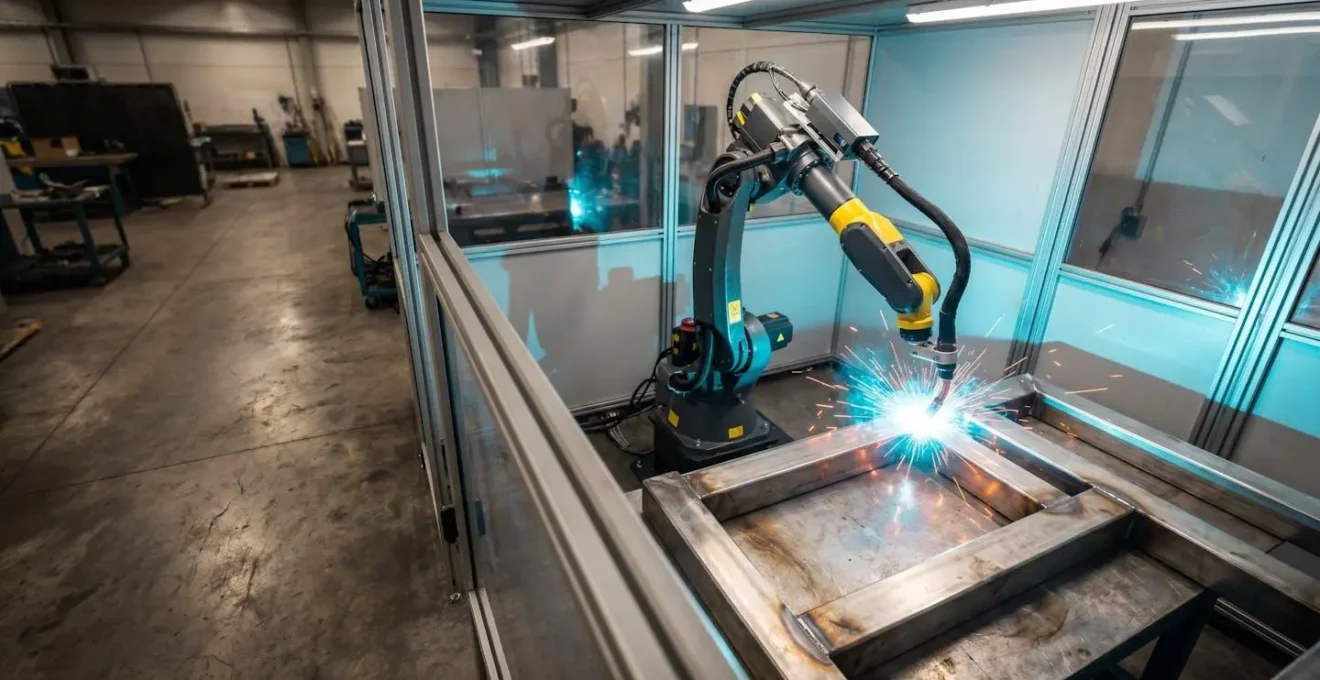

Comment une machine de soudage automatisée garantit-elle des soudures conformes EN ISO 9606 ?

Pour un responsable qualité ou un ingénieur méthodes dans un secteur réglementé, garantir la conformité des soudures est une responsabilité critique. La norme EN ISO 9606, qui qualifie la compétence des soudeurs manuels, pose une question fondamentale à l’ère de l’industrie 4.0 : comment transposer cette assurance qualité à un processus automatisé ? La réponse habituelle se concentre sur la répétabilité et la précision du robot, des avantages indéniables mais qui ne représentent que la partie émergée de l’iceberg. On évoque souvent l’augmentation de la productivité ou la réduction des erreurs, sans expliquer le mécanisme de fond qui rend la conformité quasi-systémique.

La véritable révolution ne réside pas dans le fait que le robot répète un geste parfait, mais dans sa capacité à transformer l’ensemble de l’écosystème de la qualité. La question n’est plus de savoir si l’opérateur a respecté le DMOS, mais de prouver que le processus lui-même est incapable de s’en écarter. Cet article adopte une perspective axée sur la conformité normative et la traçabilité. Nous allons décomposer comment le soudage automatisé ne se contente pas d’imiter un bon soudeur, mais instaure une chaîne de custodie numérique où chaque paramètre, chaque millimètre de cordon, est surveillé, enregistré et validé en temps réel. Il ne s’agit plus de viser la conformité, mais de la construire comme une caractéristique inhérente et démontrable de chaque pièce produite.

Ce guide détaillé vous expliquera, étape par étape, comment l’automatisation du soudage permet de satisfaire et de dépasser les exigences normatives les plus strictes. Vous découvrirez les mécanismes de prévention des défauts, les procédures de qualification et les impératifs de contrôle qui fondent un système de qualité robuste et infalsifiable.

Pourquoi le soudage robotisé réduit de 90% les non-conformités par rapport au soudage manuel ?

La réduction drastique des non-conformités en soudage robotisé ne découle pas seulement de sa répétabilité, mais de sa capacité à intégrer une intelligence de processus en boucle fermée. Contrairement à un opérateur humain, dont la performance peut varier à cause de la fatigue ou de l’environnement, un robot exécute les paramètres du DMOS (Descriptif de Mode Opératoire de Soudage) avec une constance absolue. Mais la véritable avancée réside dans les systèmes de surveillance et de correction en temps réel qui préviennent activement les défauts avant leur apparition. Ces technologies transforment la soudure d’une opération « aveugle » à un processus piloté par la donnée.

Des capteurs intelligents permettent au robot de s’adapter aux variations inévitables des pièces. Par exemple, le suivi de joint par laser ou par contact (arc fil) garantit que le chalumeau reste parfaitement positionné dans le joint, même en cas de léger défaut de préparation ou de bridage. Cette capacité à ajuster dynamiquement la trajectoire élimine l’une des principales causes de défauts manuels : le positionnement imprécis de l’arc. De plus, le monitoring permanent des paramètres électriques (tension, courant) et du débit de gaz assure une atmosphère de protection stable, cruciale pour éviter la porosité. Des études d’analyse thermique montrent que cette surveillance peut entraîner une réduction de 22% des reprises liées à la porosité dans la fabrication de machines lourdes. Ces systèmes ne se contentent pas de répéter, ils sentent, analysent et corrigent en continu.

Comment qualifier un DMOS (Descriptif de Mode Opératoire de Soudage) conforme ISO 15614 ?

La qualification d’un DMOS selon la norme ISO 15614 est la pierre angulaire de la garantie de qualité en soudage. Elle consiste à prouver, par une épreuve de qualification (QMOS), que le « mode d’emploi » de la soudure (matériaux, paramètres, positions) permet d’obtenir systématiquement un joint aux propriétés mécaniques et structurelles requises. Ce n’est pas le robot que l’on qualifie, mais bien la recette qu’il exécute. La démarche est rigoureuse et vise à valider un domaine de validité pour le procédé.

Le processus commence par la rédaction d’un p-DMOS (DMOS préliminaire). Ensuite, un coupon d’essai, représentatif des soudures de production, est réalisé en respectant scrupuleusement les paramètres du p-DMOS. Ce coupon est ensuite soumis à une série d’essais destructifs (tractions, pliages, examens macroscopiques) et non destructifs (radiographie, ultrasons) par un organisme certifié. Si tous les résultats sont conformes aux critères de la norme, le p-DMOS est validé et devient un DMOS qualifié. Ce document servira de référence intangible pour toute la production future. Pour couvrir les différentes géométries rencontrées en production, la norme ISO 15614-1 définit des assemblages types.

Comme le montre cet échantillon, la pièce de qualification est conçue pour être disséquée et analysée sous toutes les coutures. La réussite de ces tests prouve la robustesse du procédé. Selon les directives de la norme ISO 15614-1, quatre configurations principales permettent de qualifier un large éventail d’applications :

• Assemblage bout-à-bout de tôle : La configuration de base pour les soudures à pleine pénétration sur des surfaces planes.
• Assemblage bout-à-bout de tube : Spécifique pour la qualification des soudures sur des sections circulaires.
• Assemblage en T : Pour valider les jonctions perpendiculaires, que ce soit en pleine pénétration ou par cordons d’angles.
• Assemblage de piquage de tube : Essentiel pour les jonctions tube-sur-tube, particulièrement fréquentes dans les industries de process.

Soudage TIG vs soudage MIG : lequel pour assembler de l’inox alimentaire en épaisseur 3 mm ?

Le choix du procédé de soudage pour l’inox en milieu agroalimentaire, surtout sur de faibles épaisseurs comme 3 mm, est dicté par des contraintes d’hygiène et de finition bien plus que par la seule productivité. La norme de référence EHEDG (European Hygienic Engineering & Design Group) impose des surfaces lisses, non poreuses et facilement nettoyables pour éviter toute rétention de bactéries. Dans ce contexte, le procédé TIG (Tungsten Inert Gas) s’impose comme la solution de référence, malgré sa vitesse d’exécution plus lente.

La supériorité du TIG repose sur son contrôle thermique exceptionnel et la propreté de son exécution. L’arc électrique est généré par une électrode en tungstène non fusible, ce qui permet un apport de chaleur très localisé et une maîtrise parfaite du bain de fusion, minimisant ainsi la Zone Affectée Thermiquement (ZAT). Le soudage TIG automatisé produit des cordons d’une régularité et d’une finition impeccables, pratiquement sans aucune projection. Cette qualité « brute de soudage » est essentielle car elle réduit, voire élimine, les opérations de post-traitement (meulage, polissage) qui sont des sources potentielles de défauts de surface. Comme le souligne le guide des consommables de CAP BTP :

Le TIG est le procédé de référence pour les soudures inox visibles, les assemblages fins ou les applications alimentaires et pharmaceutiques grâce à son contrôle précis du bain de fusion et son atmosphère parfaitement inerte.

– CAP BTP, Guide des consommables inox pour soudage TIG et MIG

Le tableau comparatif suivant, basé sur les données du secteur, met en évidence les différences clés entre les deux procédés pour cette application spécifique. Comme le montre cette analyse comparative des procédés, le choix est un arbitrage entre vitesse et conformité hygiénique.

Les 3 défauts de soudure qui causent 75% des ruptures en service

En matière de fiabilité structurale, toutes les imperfections de soudure ne se valent pas. Trois types de défauts sont particulièrement redoutés car ils agissent comme des amorces de rupture et sont responsables de la grande majorité des défaillances en service : le manque de fusion, la porosité et les fissures. L’avantage du soudage automatisé est sa capacité à mettre en place des barrières de prévention systématiques contre chacun de ces fléaux, là où le soudage manuel repose sur la vigilance de l’opérateur.

Le manque de fusion, qui se produit lorsque le métal d’apport ne s’allie pas correctement avec le métal de base, est souvent dû à une intensité trop faible, une vitesse excessive ou un mauvais positionnement de l’arc. L’automatisation contre ce défaut par des paramètres numériques constants et surtout, par des systèmes de vision comme le suivi de joint laser. Ces derniers garantissent un positionnement parfait de l’arc avec une précision submillimétrique. Des rapports sur l’assurance qualité dans l’automobile indiquent une réduction de 41% des erreurs de positionnement grâce à des capteurs laser d’une précision de 0,05 mm. La porosité, causée par des gaz piégés dans le cordon, est quant à elle prévenue par un contrôle de débit de gaz asservi et une trajectoire programmée qui évite les turbulences atmosphériques.

Enfin, les fissures (à chaud ou à froid) sont le défaut le plus critique. Elles résultent de contraintes thermiques excessives lors du refroidissement. Le soudage robotisé permet une gestion thermique rigoureuse grâce à un apport de chaleur calculé et constant, ainsi qu’à des séquences de soudage (soudage par pas de pèlerin, par exemple) programmées pour minimiser les contraintes résiduelles. En résumé, la prévention de ces défauts majeurs est la suivante :

• Manque de fusion : Prévention par suivi de joint laser assurant un positionnement parfait de l’arc.
• Porosité (cavités gazeuses) : Prévention par contrôle de débit de gaz asservi et atmosphère contrôlée en continu.
• Fissures : Prévention par gestion thermique précise et séquences de refroidissement programmées.

Dans quel ordre effectuer les 4 types de contrôle d’une soudure critique ?

L’approche Industrie 4.0 du contrôle qualité en soudage inverse la logique traditionnelle. Au lieu de concentrer l’effort sur l’inspection finale (CND), elle met en place une séquence de filtres successifs qui valident la qualité à chaque étape, rendant le contrôle final plus une confirmation qu’une découverte. Cette séquence optimise les ressources en ne déployant les contrôles les plus coûteux (comme la radiographie) que de manière ciblée, sur la base des données collectées en amont. L’ordre est donc primordial pour une efficacité maximale.

La première et la plus importante ligne de défense est le contrôle en cours de process. Des systèmes de monitoring d’arc analysent en temps réel les variations de tension et de courant. Tout écart par rapport à la « signature » du DMOS qualifié est instantanément détecté et enregistré. C’est le premier filtre de qualité, qui assure que la soudure a été exécutée selon les paramètres validés. Vient ensuite, immédiatement après la soudure, le contrôle visuel automatisé. Des caméras 3D ou des systèmes de vision par IA inspectent 100% des cordons pour valider leur géométrie (largeur, surépaisseur, etc.) par rapport aux tolérances de la norme ISO 5817.

Ce n’est qu’après ces deux étapes automatisées qu’intervient le contrôle visuel humain (VT). Un opérateur qualifié inspecte la pièce, en se concentrant sur les zones critiques ou les soudures potentiellement suspectes signalées par les systèmes de monitoring. Enfin, les Contrôles Non Destructifs (CND) lourds comme le ressuage (PT), les ultrasons (UT) ou la radiographie (RT) sont appliqués en dernière étape. Leur application n’est plus systématique mais ciblée, soit sur des zones identifiées comme douteuses, soit selon les exigences normatives spécifiques à la pièce. La séquence optimale est donc :

1. Monitoring en cours de process : Validation des paramètres en temps réel.
2. Contrôle visuel automatisé (post-soudure) : Validation de la géométrie du cordon.
3. Contrôle visuel humain (VT) : Confirmation et inspection des points critiques.
4. Contrôles Non Destructifs ciblés (CND) : Investigation des défauts internes potentiels.

Usinage 5 axes vs tournage-fraisage : lequel pour des pièces aéronautiques complexes ?

Bien que cet article se concentre sur la conformité en soudage, la logique de qualification de procédé et de contrôle s’applique avec la même rigueur à d’autres domaines critiques comme l’usinage de pièces aéronautiques. Le choix entre un centre d’usinage 5 axes et une machine de tournage-fraisage (mill-turn) pour une pièce complexe, comme un aubage de turbine ou un corps de distributeur hydraulique, est un arbitrage stratégique similaire à celui entre le TIG et le MIG.

Le centre d’usinage 5 axes excelle dans la production de pièces aux géométries très complexes, non révolutionnaires (prismatiques avec des formes gauches). Sa capacité à orienter l’outil selon 5 axes simultanément permet d’usiner des surfaces sculptées en un seul posé, garantissant une précision géométrique maximale et évitant les erreurs de repositionnement. C’est le choix privilégié pour les pièces comme les impellers ou les structures de fuselage complexes. La qualification du processus y est critique, car chaque trajectoire d’outil doit être validée pour éviter toute collision et garantir l’état de surface requis.

Le tournage-fraisage, quant à lui, est idéal pour les pièces principalement de révolution (axes, arbres, corps de vannes) mais qui comportent des features complexes comme des perçages radiaux, des fraisages ou des engrenages. Sa force est de réaliser toutes les opérations de tournage et de fraisage en une seule machine et souvent en un seul « posé » (« done-in-one »). Cela réduit drastiquement les temps de cycle et les manipulations. Pour les pièces aéronautiques, où la traçabilité est reine, limiter le nombre de transferts de machine est un avantage majeur pour la maîtrise de la qualité. La logique de conformité reste la même : qualifier le procédé (les gammes d’usinage) et monitorer les paramètres clés (usure d’outil, vibrations) pour garantir la répétabilité.

Pourquoi une soudure aéronautique exige un niveau B alors qu’une structure métallique accepte un niveau D ?

La différence fondamentale entre un niveau de qualité B (sévère) et un niveau D (permissif) selon la norme EN ISO 5817 réside dans la criticité de l’application et les conséquences d’une rupture. Une soudure aéronautique (niveau B) est soumise à des contraintes extrêmes (vibrations, cycles thermiques, pression) où la moindre imperfection peut initier une fissure et avoir des conséquences catastrophiques. Une soudure sur une charpente métallique de bâtiment (souvent niveau C ou D) est généralement dimensionnée avec des coefficients de sécurité plus larges et une rupture est moins susceptible d’entraîner une défaillance globale immédiate.

Le niveau B impose des tolérances extrêmement serrées sur la taille et la nature des imperfections. Par exemple, des défauts comme les morsures ou les caniveaux, tolérés jusqu’à une certaine profondeur en niveau D, sont pratiquement interdits en niveau B. Atteindre ce niveau manuellement est un véritable défi qui requiert les meilleurs soudeurs et un contrôle qualité draconien, ce qui le rend très coûteux et difficilement tenable en production de série. L’effort d’inspection est également démultiplié. Pour valider un DMOS selon certaines normes, le niveau B peut impliquer l’inspection par CND d’au moins 900 mm de longueur sur les premiers assemblages, un coût significatif qui se répercute sur chaque pièce.

C’est ici que l’automatisation change la donne économique. En garantissant une qualité de soudage constante et une répétabilité parfaite, elle rend le niveau B non seulement atteignable, mais économiquement viable en série. Le processus robotisé, une fois qualifié, produit des soudures de niveau B de manière systématique, transformant un objectif « héroïque » en un standard de production.

Comment certifier la qualité de vos soudures selon les normes EN ISO 5817 et ASME ?

Certifier la qualité des soudures selon des normes exigeantes comme l’ISO 5817 ou l’ASME ne se résume pas à un contrôle final. Cela requiert la mise en place d’un Système de Garantie de Qualité Soudage complet et documenté, où l’automatisation et la gestion des données jouent un rôle central. L’objectif est de construire une chaîne de preuves infalsifiable qui démontre que non seulement le résultat est conforme, mais que tout le processus l’était. Cela repose sur la qualification du procédé, la qualification de l’opérateur et une traçabilité totale.

La première étape est la qualification du procédé (QMOS) selon la norme ISO 15614, comme nous l’avons vu. Vient ensuite la qualification de l’opérateur. Attention, pour le soudage automatisé, ce n’est pas la norme ISO 9606 (soudeur manuel) qui s’applique, mais l’ISO 14732, qui qualifie les « opérateurs et régleurs en soudage ». Cette certification atteste de la compétence de la personne à superviser, régler et lancer la production sur la cellule robotisée conformément au DMOS. Le couple DMOS qualifié + opérateur certifié forme la base de la conformité.

Le pilier de la certification en production est le déploiement d’un système de monitoring en temps réel qui enregistre chaque paramètre pour chaque soudure. Ce système génère un « Passeport Numérique de Soudure » unique pour chaque pièce, contenant les paramètres réels, les rapports de contrôle visuel automatisé et les résultats des CND. Des logiciels comme WeldCube Premium de Fronius permettent de consigner et d’archiver ces données de manière sécurisée. Cette traçabilité totale est la preuve ultime de la conformité, opposable lors de tout audit client ou réglementaire. C’est la matérialisation de la « conformité inhérente » au processus.

Pour mettre en pratique ces stratégies et garantir une conformité sans faille, l’étape suivante consiste à évaluer les solutions d’automatisation et de monitoring adaptées à vos applications spécifiques.
