Soudage laser : 4 paramètres qui pilotent la stabilité du bain de fusion

Pourquoi la stabilité du bain de fusion conditionne-t-elle la qualité de soudure ?

Prenons une situation classique : un atelier reçoit un lot de châssis en acier inoxydable 316L, épaisseur 3 mm, destinés à l’agroalimentaire. Les soudures doivent être conformes au niveau de qualité B telle que l’encadre la norme NF EN ISO 13919-1 publiée par l’AFNOR, c’est-à-dire l’exigence la plus élevée pour une soudure terminée. Le moindre défaut visible — porosité, fissure, manque de pénétration — entraîne le rejet de la pièce. Dans ce contexte, la stabilité du bain de fusion devient le facteur critique. Ce bain, cette zone de métal liquide créée par l’interaction du faisceau laser avec la matière, doit rester géométriquement stable tout au long du cordon. S’il bouge trop, s’il s’effondre par endroits ou si des bulles de gaz se forment en son sein, la qualité mécanique et esthétique s’effondre.

Le phénomène physique en jeu porte un nom : le keyhole, ou capillaire vapeur. Lorsque le laser concentre suffisamment d’énergie, il ne se contente pas de faire fondre le métal en surface. Il vaporise localement la matière, créant une cavité profonde entourée de métal liquide. C’est ce keyhole qui permet au laser de pénétrer en profondeur — jusqu’à 6,5 mm en un seul passage sur certaines configurations — là où un procédé à l’arc resterait superficiel. Mais cette cavité vaporeuse est instable par nature. Si elle fluctue, elle piège des bulles de gaz qui, en se solidifiant, forment des porosités internes compromettant la résistance mécanique du joint. L’étude numérique 2024 de l’ÉTS Montréal quantifie ce phénomène : la puissance laser est responsable de plus de 50 % de la variation observée sur la stabilité du bain, suivie de la fréquence et de la forme de l’impulsion.

Les conséquences d’un bain instable sont multiples et coûteuses. Premièrement, les porosités internes, invisibles à l’œil nu mais détectables par radiographie ou ultrasons, fragilisent l’assemblage. Deuxièmement, l’effondrement du bain génère des défauts de surface appelés « humping », ces bourrelets irréguliers qui nécessitent un meulage long et fastidieux. Troisièmement, une instabilité locale peut provoquer des fissures à chaud lors de la solidification, rendant la pièce inutilisable. Dans les secteurs exigeants — aéronautique, automobile, nucléaire — ces défauts ne sont pas tolérés. Au-delà du soudage, le laser trouve des applications diversifiées en atelier, notamment pour la gravure laser sur mesure qui complète l’offre de services.

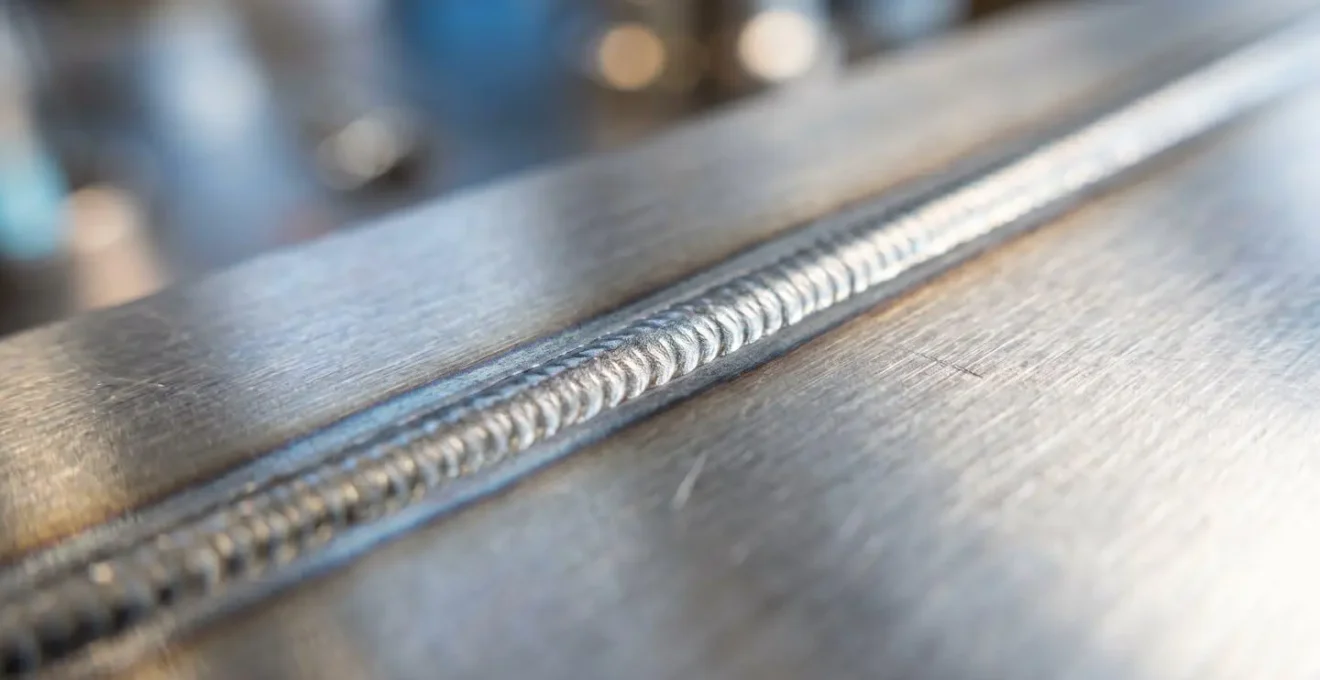

Puissance laser et vitesse de soudage : le duo critique

L’erreur la plus courante en atelier consiste à raisonner en termes de puissance brute, comme si monter à 1500 W garantissait automatiquement une meilleure soudure. Dans la réalité, c’est le rapport entre puissance et vitesse qui détermine l’apport thermique réel — ce qu’on appelle l’énergie linéaire, mesurée en joules par millimètre. Un poste réglé à 1500 W lancé à 3 m/min délivre moins d’énergie au cordon qu’un réglage à 1200 W à 1,5 m/min. C’est cette nuance qui fait la différence entre un cordon net et un bain qui s’effondre. Les professionnels équipés de postes laser récents, comme ceux référencés sur hdsoudage.fr, disposent généralement d’interfaces permettant un contrôle précis de ces deux paramètres interdépendants.

La puissance, exprimée en watts, détermine la capacité du faisceau à pénétrer dans le matériau. Sur des tôles fines de 2 mm en acier au carbone, une plage de 800 à 1200 W suffit amplement pour créer un keyhole stable et une pénétration complète. Monter au-delà risque de percer la tôle, créant des projections métalliques et un cordon irrégulier. À l’inverse, sur une épaisseur de 6 mm, il faut généralement atteindre 1500 W pour obtenir une pénétration profonde en un seul passage. En dessous, la soudure reste superficielle, le keyhole ne se forme pas correctement, et le manque de fusion compromet la résistance mécanique.

Attention toutefois : augmenter la puissance ne résout pas tout. Un excès de puissance déstabilise le keyhole. La cavité vaporeuse devient trop profonde, sa paroi liquide s’amincit, et des bulles de gaz se forment par effondrement local. Ces bulles, piégées lors de la solidification, créent les fameuses porosités internes. Les soudeurs expérimentés savent qu’il existe une puissance optimale pour chaque configuration matériau/épaisseur, au-delà de laquelle la qualité se dégrade. Les données constructeurs fournissent des repères, mais la validation finale passe par des essais sur échantillons témoins avec contrôle visuel et, si nécessaire, ressuage ou radiographie.

La vitesse de soudage, mesurée en mètres par minute, contrôle le temps d’interaction entre le faisceau laser et la matière. Plus la tête laser se déplace lentement, plus le métal reçoit d’énergie par unité de longueur, donc plus le bain reste liquide longtemps. Si la vitesse est trop faible par rapport à la puissance — disons 0,5 m/min avec un laser de 1500 W sur de l’acier 3 mm — le bain de fusion devient trop volumineux, s’effondre sous son propre poids, et génère un défaut caractéristique appelé « humping » : le cordon prend l’aspect de bosses irrégulières. À l’inverse, une vitesse excessive — par exemple 3 m/min avec seulement 800 W — ne laisse pas le temps au métal de fondre correctement. Le cordon devient superficiel, la pénétration est insuffisante, et le risque de manque de fusion apparaît.

La pratique du marché démontre qu’une plage de vitesse entre 0,5 et 3 m/min couvre la majorité des configurations industrielles courantes, mais le réglage fin dépend toujours du couple matériau/épaisseur et de la puissance retenue. Plutôt que de partir au hasard, il existe une méthode simple : calculer l’énergie linéaire cible. On divise la puissance (en watts) par la vitesse (en mm/s) pour obtenir des joules par millimètre. Pour l’acier au carbone de 3 mm, viser une énergie linéaire de 30 à 40 J/mm constitue un bon point de départ. Exemple : un laser de 1500 W lancé à 40 mm/s (soit 2,4 m/min) délivre 37,5 J/mm, ce qui tombe dans la plage optimale. Cette approche élimine les tâtonnements et réduit drastiquement le temps de mise au point.

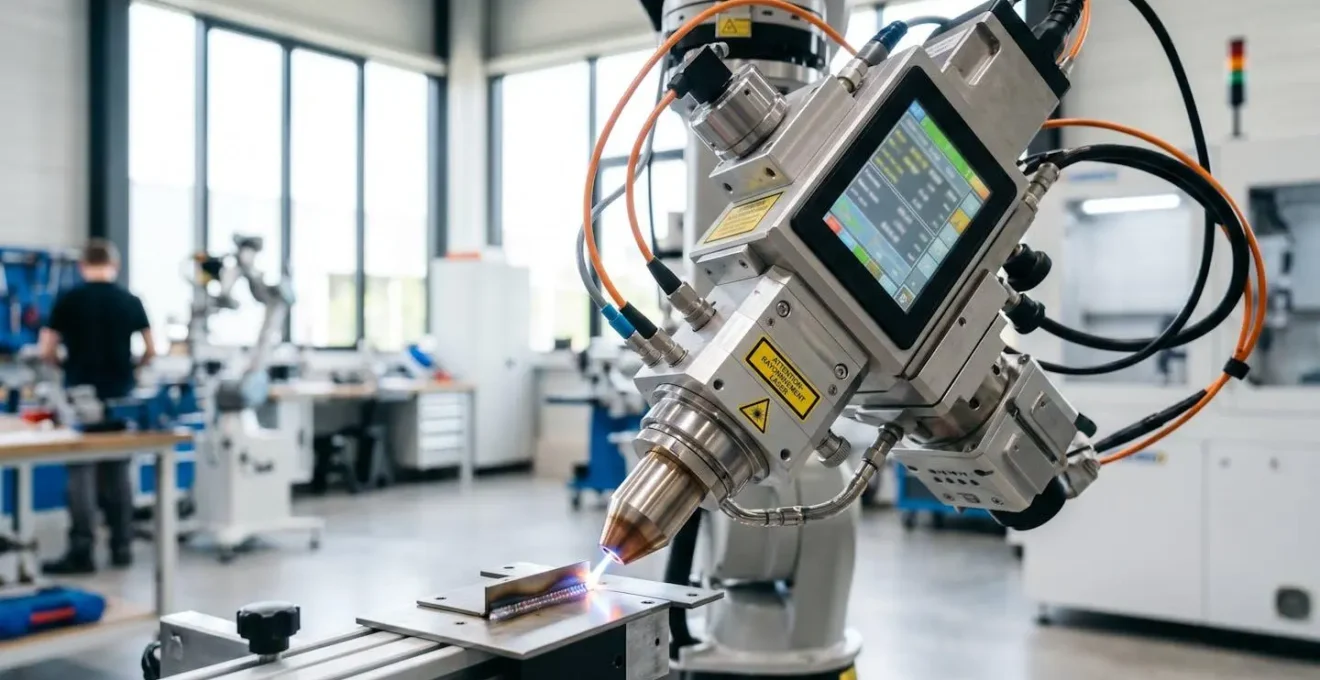

Position focale et protection gazeuse : les paramètres souvent négligés

L’erreur la plus fréquente observée en atelier consiste à négliger le réglage précis de la distance buse-pièce, autrement dit la position focale. Pourtant, un écart de seulement 2 mm par rapport au point focal optimal suffit à faire varier la densité d’énergie de 30 %, ce qui se traduit immédiatement par une chute de pénétration ou un élargissement excessif du cordon. De même, un débit de gaz de protection mal calibré — trop faible, trop fort ou mal dirigé — ouvre la porte à l’oxydation du bain et à la formation de porosités, même si puissance et vitesse sont parfaitement réglées. Ces deux paramètres, souvent relégués au second plan, méritent une attention aussi rigoureuse que les deux premiers.

Le faisceau laser émis par le poste n’est pas un cylindre parallèle, mais un cône convergent. Le point où ce cône atteint son diamètre minimal — typiquement quelques dixièmes de millimètre — s’appelle le point focal. C’est à cet endroit précis que la densité d’énergie est maximale, donc que la capacité de pénétration est la plus forte. Placer ce point focal exactement à la surface de la pièce garantit une pénétration profonde et un keyhole stable. Décaler le point focal de quelques millimètres au-dessus ou en dessous de la surface modifie le diamètre du spot laser au niveau de la pièce, donc la densité d’énergie. Un spot plus large répartit la même puissance sur une surface plus grande, ce qui réduit la pénétration mais élargit le cordon — utile pour certaines configurations en mode conduction, mais contre-productif en mode keyhole.

Dans la pratique, la tolérance de position focale ne doit pas dépasser ±1 mm pour garantir une qualité optimale et répétable. Certains ateliers utilisent des jauges de profondeur ou des comparateurs pour vérifier la distance buse-pièce avant chaque série. D’autres s’appuient sur des systèmes de suivi laser intégrés au poste, qui ajustent automatiquement la hauteur en cours de soudage pour compenser les variations de planéité de la tôle. Quelle que soit la méthode, le principe reste le même : la moindre dérive thermique du bâti machine ou la moindre déformation de la pièce peut faire sortir de la tolérance, d’où l’importance de contrôles réguliers.

Le bain de fusion, porté à près de 2000°C, réagit instantanément avec l’oxygène de l’air ambiant si on le laisse exposé. Cette oxydation génère des oxydes métalliques qui, piégés dans le cordon, forment des inclusions fragilisant l’assemblage et favorisant la fissuration. C’est pour cette raison qu’un flux de gaz inerte — argon ou hélium — est systématiquement dirigé sur la zone de soudage. Ce gaz chasse l’air ambiant, créant une atmosphère protectrice autour du bain et du keyhole. Mais encore faut-il que le débit soit correctement calibré. Un débit trop faible (inférieur à 10 L/min) ne chasse pas efficacement l’oxygène, laissant des poches d’air s’infiltrer et générer des porosités. Un débit excessif (au-delà de 20 L/min) crée des turbulences qui, paradoxalement, aspirent de l’air dans la zone protégée, produisant le même effet néfaste.

Le choix du gaz joue également un rôle. L’argon, plus dense et moins cher, convient parfaitement à l’acier inoxydable et à l’acier au carbone. L’hélium, plus léger et plus coûteux, améliore la pénétration sur l’aluminium et les alliages de cuivre grâce à sa conductivité thermique supérieure. Certains ateliers utilisent des mélanges argon-hélium pour optimiser simultanément la protection et la pénétration. Comme le focus norme de l’UNM sur la série NF EN ISO 15609 le précise, les DMOS (Descriptifs de Mode Opératoire de Soudage) doivent fournir toutes les informations nécessaires à la réalisation d’une soudure, notamment les variables qui influencent la qualité de l’assemblage soudé — et le débit de gaz en fait partie intégrante. Ces principes de réglage rigoureux rejoignent les fondamentaux applicables à tous les procédés, détaillés dans l’analyse des paramètres d’un soudage de qualité.

Méthodologie de réglage et optimisation terrain

Maîtriser théoriquement les quatre paramètres est une chose, les calibrer de manière cohérente sur une configuration réelle en est une autre. Les ateliers les plus performants ne procèdent pas par tâtonnements successifs, mais appliquent une méthodologie séquentielle qui réduit drastiquement le temps de mise au point et le gaspillage matière. Cette démarche repose sur un ordre logique : on fixe d’abord la puissance en fonction de l’épaisseur, puis on ajuste la position focale pour maximiser la densité d’énergie, ensuite on calibre la vitesse pour obtenir l’énergie linéaire cible, et enfin on optimise le débit de gaz selon la profondeur du keyhole et le matériau. Chaque étape s’appuie sur la précédente.

Une fois les quatre paramètres calibrés, il reste à valider la configuration sur un échantillon témoin représentatif de la production. L’inspection visuelle permet de détecter les défauts de surface (humping, undercut, fissures apparentes). Pour les applications critiques, un contrôle par ressuage révèle les microfissures invisibles à l’œil nu, et une radiographie ou une échographie confirme l’absence de porosités internes. Ces contrôles non destructifs, exigés par les normes ISO 13919, garantissent la conformité du réglage avant le lancement en série. Consigner ces réglages validés dans un registre — matériau, épaisseur, puissance, vitesse, position focale, débit gaz, énergie linéaire calculée — permet de reproduire la configuration ultérieurement sans repasser par la phase d’essais.
