Dans les secteurs où une fuite représente un risque opérationnel majeur — parc nucléaire, pétrochimie, raffinage — l’étanchéité des assemblages boulonnés repose sur des composants à la croisée de deux univers : la résilience du métal et la souplesse du garnissage. Les joints semi-métalliques incarnent cette hybridation technique, conçus pour supporter des conditions de service que les solutions traditionnelles ne peuvent garantir. Comprendre leur comportement sous contrainte, les normes qui encadrent leur spécification et les critères de sélection selon les exigences sectorielles permet d’arbitrer entre fiabilité, conformité réglementaire et maîtrise des coûts d’exploitation.
Vos 4 repères sur les joints semi-métalliques industriels
- La géométrie hybride allie armature métallique (acier inoxydable, Inconel) et garnissage souple (graphite, PTFE, mica), offrant à la fois résilience structurelle et capacité d’étanchéité sur surfaces imparfaites.
- Les plages d’utilisation s’étendent jusqu’à 870°C et 250 bar selon configuration, avec une tenue au fluage et aux cycles thermiques répétés validée par les normes ASME B16.20 et EN 13555.
- Les secteurs à haute criticité — nucléaire français (58 réacteurs EDF), pétrochimie, installations classées Seveso — imposent traçabilité renforcée (RCC-M) et conformité stricte aux codes de construction.
- Le triplet température/pression/fluide constitue le critère prioritaire de sélection, avant toute validation par bureau d’études pour garantir compatibilité chimique et tenue mécanique long terme.
Limites de ce guide et démarches complémentaires
Ce contenu présente les principes généraux des joints semi-métalliques et ne remplace pas une étude technique spécifique à votre installation. La sélection finale d’un joint doit impérativement prendre en compte les conditions réelles de service, la compatibilité chimique fluide/matériau et les exigences normatives du secteur. Les données de pression et température mentionnées sont indicatives et varient selon géométrie, matériaux et fabricant.
Pour toute application critique ou réglementée, consultez un bureau d’études spécialisé en étanchéité industrielle, un fabricant certifié selon normes applicables (ASME, EN, RCC-M), ou un organisme de contrôle accrédité pour secteurs critiques (nucléaire, pétrochimie). Respectez les normes en vigueur et consultez un expert certifié avant toute intervention.
Architecture hybride : quand métal et matériau souple fusionnent
Un joint semi-métallique repose sur une double structure : une armature métallique qui garantit la tenue mécanique et un garnissage souple intercalé qui assure l’étanchéité au contact des brides. Cette conception hybride répond à une problématique physique simple : les surfaces d’accostage des brides présentent toujours des micro-irrégularités, même après usinage. Le garnissage — graphite comprimé, PTFE expansé ou mica selon les applications — se déforme localement sous compression pour combler ces aspérités, tandis que la partie métallique résiste aux contraintes de serrage et maintient la géométrie du joint dans le temps.
Cette dualité structurelle autorise des pressions et températures hors de portée des joints plats traditionnels. Là où un joint plat atteint ses limites à 200°C et 40 bar, les configurations semi-métalliques étendent les plages jusqu’à 870°C et 250 bar selon matériaux et géométrie.

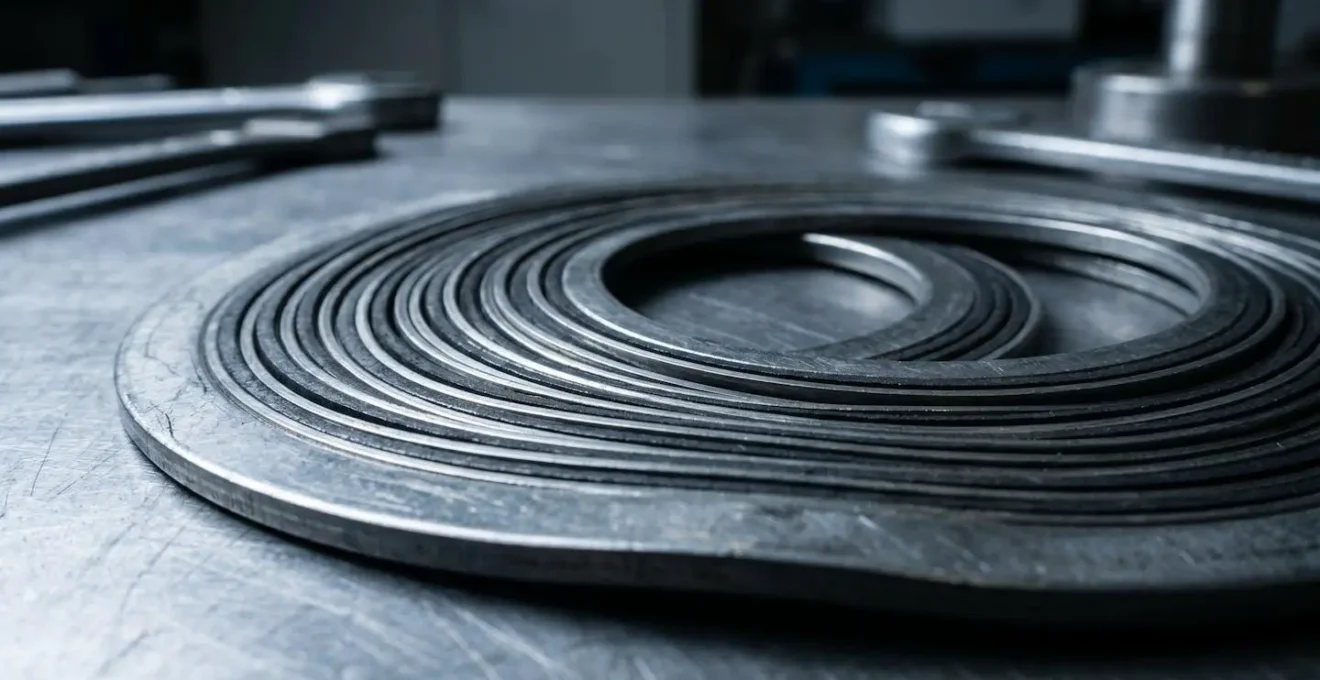

Trois grandes familles dominent le marché : les joints spiralés (structure spirale métal-garnissage alternée), les joints annulaires ondulés (tôle profilée recouverte de graphite) et les joints striés (noyau métal denté enrobé). Chacune répond à des contraintes mécaniques et d’encombrement distinctes, avec des courbes de relaxation et fluage spécifiques.
Sous la contrainte : la réponse mécanique des assemblages hybrides
Lorsque le couple de serrage est appliqué, le joint subit une compression générant une charge surfacique sur la zone d’accostage. Cette charge initiale doit rester suffisante malgré relaxation du garnissage et cycles thermiques. Les essais normalisés révèlent une perte de rémanence de 15-20 % après 500 heures à 400°C pour un garnissage graphite standard. L’armature métallique compense partiellement en maintenant la géométrie, mais ne peut empêcher le fluage progressif sous contrainte prolongée.
La plage de service varie selon garnissage et armature. Les configurations graphite comprimé et acier inoxydable 316L supportent jusqu’à 800-870°C en continu, tandis que les versions PTFE expansé plafonnent à 260°C mais offrent une compatibilité chimique étendue aux acides concentrés. Les données constructeurs indiquent des pressions atteignant 250 bar pour les joints spiralés conformes ASME B16.20, sous réserve que DN et classe de bride respectent les tolérances.
Les solutions certifiées comme les joints semi-métalliques Flexitallic et Supranite répondent à ces exigences normatives tout en garantissant une traçabilité complète. Chaque lot de fabrication est relié à ses certificats matières, rapports d’essais et historique de production. Cette traçabilité constitue un impératif pour les secteurs critiques soumis à codes de construction stricts.
Les cycles thermiques (démarrages, arrêts, variations de charge) accélèrent la dégradation par dilatation différentielle entre métal et garnissage. Ces micro-déplacements cumulés fragilisent l’interface et favorisent les chemins de fuite. L’analyse terrain révèle que les fuites prématurées résultent principalement d’un sous-dimensionnement du couple de serrage ou d’une incompatibilité chimique non détectée.
| Type de joint | Température maximale | Pression maximale | Facilité de pose | Coût relatif | Secteurs privilégiés |
|---|---|---|---|---|---|
| Joint spiralé (Flexitallic) | 800-870°C | jusqu’à 250 bar | Moyenne (alignement critique) | Élevé | Nucléaire, pétrochimie haute température |
| Joint annulaire ondulé | 600-650°C | jusqu’à 160 bar | Bonne (encombrement réduit) | Moyen | Raffinage, chimie générale, échangeurs thermiques |
| Joint strié (denté) | 500-550°C | jusqu’à 100 bar | Très bonne (peu sensible défauts surface) | Faible à moyen | Industrie générale, réseaux vapeur, utilités |
| Données constructeurs moyennes selon normes ASME B16.20 et EN 13555. Les performances réelles varient selon matériaux d’armature, garnissage et conditions de service spécifiques. Validation bureau d’études recommandée. | |||||
Retour terrain : réduction de 87 % des fuites sur circuits haute température
Une installation de raffinage française confrontée à des défaillances récurrentes sur circuits à 380°C a migré vers des joints spiralés Flexitallic avec garnissage graphite. Les joints plats fibres utilisés jusqu’alors nécessitaient interventions correctives tous les 4 à 6 mois. Après validation ASME B16.20 et recalcul des couples de serrage, le taux de fuite a chuté de 87 % sur 18 mois d’exploitation, réduisant arrêts non planifiés et coûts de maintenance.
Du nucléaire à la pétrochimie : cartographie des exigences critiques
Chaque secteur impose ses contraintes normatives et opérationnelles, structurant la sélection autour de triplets température/pression/fluide, traçabilité, qualification fournisseur et protocoles de mise en service. Le pétrochimique migre vers des solutions haute performance pour répondre aux durcissements réglementaires sur émissions fugitives, tandis que le nucléaire maintient les exigences de traçabilité les plus strictes.
Parc nucléaire : traçabilité et conformité RCC-M
Le secteur nucléaire français (58 réacteurs EDF) applique le code RCC-M édité par l’AFCEN. Ce référentiel impose une traçabilité complète des matières et lots de fabrication pour tous les composants des équipements sous pression nucléaires (ESPN) de niveau N1 liés aux circuits primaire et secondaire. Le guide n° 8 bis publié par l’ASNR en juin 2026 encadre l’évaluation de conformité pour les réacteurs EPR2.
La mise en place d’une traçabilité numérique de la matière première au produit fini devient un standard pour relier chaque joint à ses certificats matières, rapports d’essais et historique de fabrication. Les protocoles incluent essais de fluage prolongé, cycles thermiques accélérés et validation avec les fluides de refroidissement. Les délais de qualification fournisseur s’étendent sur 12 à 18 mois.
Pétrochimie et raffinage : tenue aux hydrocarbures et cycles thermiques

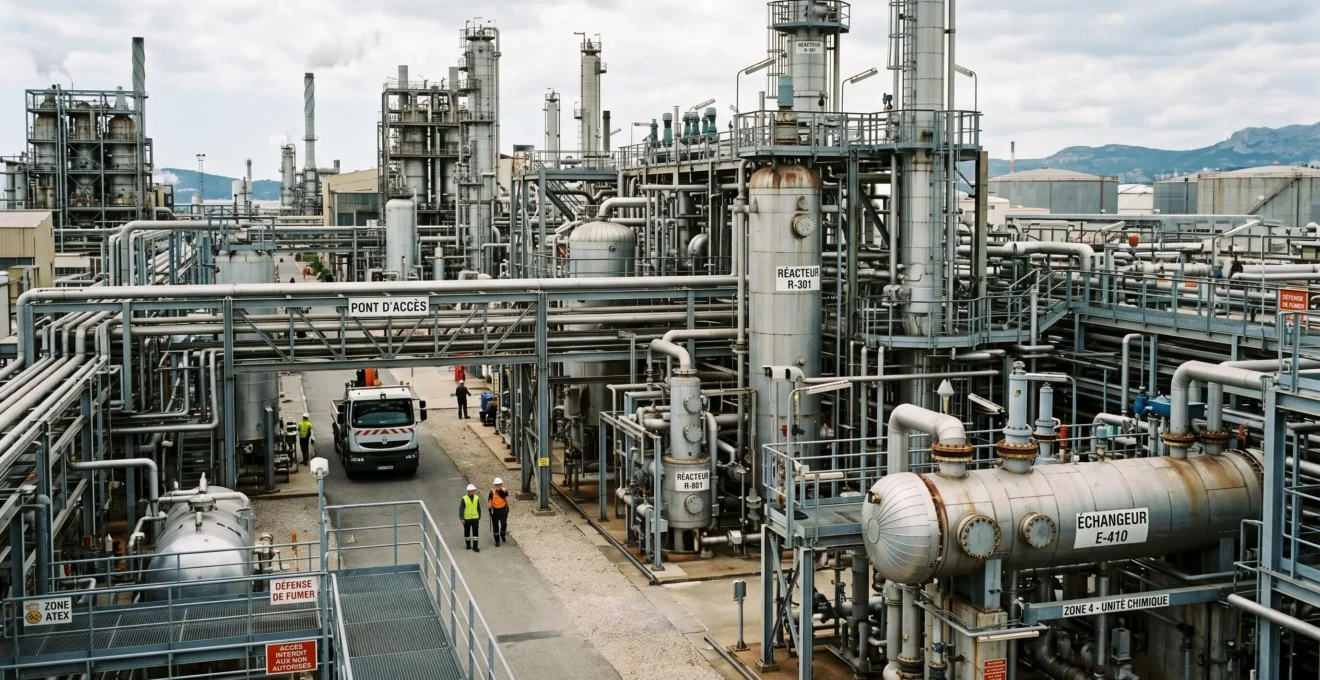

Les sites pétrochimiques et de raffinage français (ICPE, souvent Seveso seuil haut) concentrent des milliers d’assemblages boulonnés exposés aux hydrocarbures, acides et températures fluctuantes. Les données 2024 consolidées par le Citepa et la DGPR recensent 41 883 installations soumises à autorisation ou enregistrement, avec 24 514 inspections — une intensification soulignant l’enjeu des émissions fugitives.
Comme l’INERIS le précise dans ses travaux sur les émissions fugitives industrielles, celles-ci résultent d’une perte d’étanchéité d’équipements conçus pour être étanches. La directive IED impose des programmes LDAR avec révision périodique des seuils. Les joints semi-métalliques correctement spécifiés contribuent significativement à la réduction de ces fuites, un enjeu environnemental, réglementaire et économique.
Nouvelles énergies : adaptation aux fluides émergents
La transition énergétique fait émerger de nouveaux fluides (hydrogène sous pression, biogaz, mélanges hydrocarbures-bio, fluides frigorigènes à faible PRG) qui imposent de revisiter compatibilités chimiques et géométries. L’hydrogène présente un risque de fragilisation des aciers et de perméation nécessitant des validations spécifiques. Les bureaux d’études privilégient désormais graphite expansé haute densité ou feuilles métalliques pleines pour l’hydrogène haute pression, avec protocoles d’essais en cours de normalisation.
Les arbitrages de conception : température, pression, fluide
Face à la diversité des configurations disponibles, la sélection d’un joint semi-métallique repose sur une méthodologie hiérarchisée croisant paramètres de service, contraintes d’installation et exigences normatives. L’erreur courante consiste à se limiter aux données de température et pression nominales, sans considérer pics transitoires, compatibilité chimique ou contraintes de resserrage. Le processus débute par l’identification des conditions extrêmes (température maximale, pression de tarage, nature exacte du fluide et contaminants), puis élimine les options inadaptées pour converger vers une famille compatible. La validation finale exige un calcul de couple conforme aux codes applicables (EN 1591, ASME PCC-1, CODAP) et une vérification de la charge surfacique admissible.
- Température maximale du fluide (continue et transitoire) : élimine les garnissages PTFE au-delà de 260°C, privilégie graphite ou mica au-delà de 400°C
- Pression de service et de calcul : oriente vers spiralés si >100 bar, annulaires ondulés entre 40-160 bar, striés pour pressions modérées
- Nature du fluide et compatibilité chimique : vérifie résistance du garnissage (acides concentrés, hydrocarbures aromatiques, vapeur surchauffée, hydrogène)
- Diamètre nominal (DN) et classe de bride : confirme disponibilité géométrique et respect tolérances dimensionnelles normatives
- Fréquence des cycles thermiques : privilégie géométries à rémanence élevée si >50 cycles/an
- Exigences de traçabilité sectorielle : impose certification RCC-M (nucléaire), marquage CE DESP (équipements sous pression), conformité ATEX (zones explosibles)
- Budget relatif et coût du cycle de vie : compare coût acquisition + maintenance préventive + risque de fuite sur durée exploitation
- Délai de disponibilité et contrainte d’arrêt technique : anticipe fabrication joints certifiés (4-12 semaines pour configurations nucléaires sur mesure)
Une fois le type pré-sélectionné, un audit de la qualité produit par un bureau d’études valide la conformité aux normes et anticipe les contraintes de mise en service : dimensionnement boulonnerie, lubrifiants de filetage, resserrage post-commissioning.
5 questions récurrentes sur la fiabilité des joints métalliques
Quelle est la durée de vie moyenne d’un joint semi-métallique en service continu ?
La durée de vie dépend des conditions de service. Sur circuit stable à température et pression modérées (<300°C, <40 bar), un joint spiralé correctement serré peut fonctionner 10 à 15 ans. En haute température ou avec cycles répétés, la durée se réduit à 3-7 ans, avec inspections recommandées tous les 18-24 mois.
Quand faut-il procéder à un resserrage des brides après mise en service ?
Les codes de construction (CODAP, ASME PCC-1) recommandent généralement un contrôle du couple de serrage après 24 à 48 heures de fonctionnement à température nominale, période durant laquelle le garnissage subit sa relaxation initiale la plus marquée. Un second contrôle après 500 heures de fonctionnement permet de vérifier la stabilité. Pour les applications critiques, un programme de resserrage planifié lors des arrêts techniques périodiques limite le risque de fuite progressive.
Les joints semi-métalliques résistent-ils aux fluides chimiquement agressifs ?
Leur résistance dépend du garnissage. Le graphite comprimé offre une excellente tenue aux hydrocarbures, vapeur et gaz inertes, mais se dégrade face aux acides oxydants concentrés. Le PTFE expansé tolère une large palette chimique mais se limite à 260°C. Le mica résiste aux hautes températures et fluides oxydants, moyennant un surcoût. La compatibilité doit être validée via tableaux de résistance des fabricants certifiés.
Comment garantir une pose correcte et éviter les défaillances prématurées ?
La pose correcte nécessite le respect strict du protocole de serrage : séquence en croix ou étoile, application du couple par paliers progressifs (3 à 4 passes), clé dynamométrique calibrée et lubrification contrôlée des filetages. Pour certaines applications spécifiques, voir le guide détaillé sur l’installation d’un joint insert. Les principales causes de défaillance prématurée sont le sous-serrage, le serrage excessif et l’alignement défectueux.
Dans quels cas un joint semi-métallique n’est-il PAS recommandé ?
Trois situations orientent vers d’autres solutions : (1) très basse pression (<5 bar) avec brides lisses non standardisées, où un joint plat élastomère offre meilleure souplesse et coût réduit ; (2) applications dynamiques avec mouvements relatifs importants, nécessitant joints à lèvre ou compensateurs ; (3) fluides alimentaires ou pharmaceutiques exigeant nettoyabilité totale, où les joints pleins PTFE ou élastomères certifiés FDA présentent moins de zones de rétention. L'arbitrage final doit intégrer l'ensemble des contraintes d'exploitation.
